塗佈系列設備

塗佈技術類型應用黏度參考範圍濕度量參考範圍塗佈寬度
微凹版塗佈 < 1,000 cp < 30 μm < 2,100 mm
狹縫式塗佈 < 10,000 cp 10 μm~200 μm < 2,100 mm
正向凹版塗佈 < 500 cp < 35 μm < 2,100 mm
封閉式刮刀塗佈  < 800 cp < 35 μm < 2,100 mm
反向凹版塗佈 < 1,000 cp < 35 μm < 1,700 mm
凹版移轉塗佈 100~1,500 cp < 20 μm < 1,700 mm
反向輥塗佈 200~10,000 cp 10 μm~200 μm < 1,700 mm
逗號刮刀塗佈 1,000~10,000 cp 30 μm~150 μm < 1,700 mm
熱熔膠輪式塗佈
 50 cp < 10 μm < 1,700 mm
四輥式塗佈 < 4,000 cp 0.8 μm~20 μm < 1,700 mm
雙輥式塗佈 1~500 cp < 20 μm < 2,100 mm
柔版塗佈 1~500 cp < 10 μm < 2,100 mm


proimages/圖片1.png

微凹版塗佈

應用說明

可實現極為穩定、超薄且均勻的塗佈效果。相較於正向微凹版塗佈（Direct Micro Gravure），採用反向微凹版塗佈（Reverse Micro Gravure）可獲得更加平整細緻的塗面。

特點

特別適用於對薄層、高均勻性及高光澤度有嚴格要求的塗佈製程。

參考應用範圍

  • 黏度: <1,000 cp
  • 濕膜厚度: <30 μm

狹縫式塗佈

應用說明

適用廣泛的黏度範圍與塗佈厚度需求。狹縫式塗佈（Slot Die Coating）專為追求超高精度與優異均勻性控制的製程而設計。

特點

  • 塗佈適用範圍廣（涵蓋多種黏度與厚度區間）
  • 塗佈精度極高（厚度均勻性控制佳）
  • 換線/換料成本較高

參考應用範圍

  • 黏度: <10,000 cp
  • 濕膜厚度: 10 μm~200 μm
proimages/technology/Direct_Gravure_Coating.png

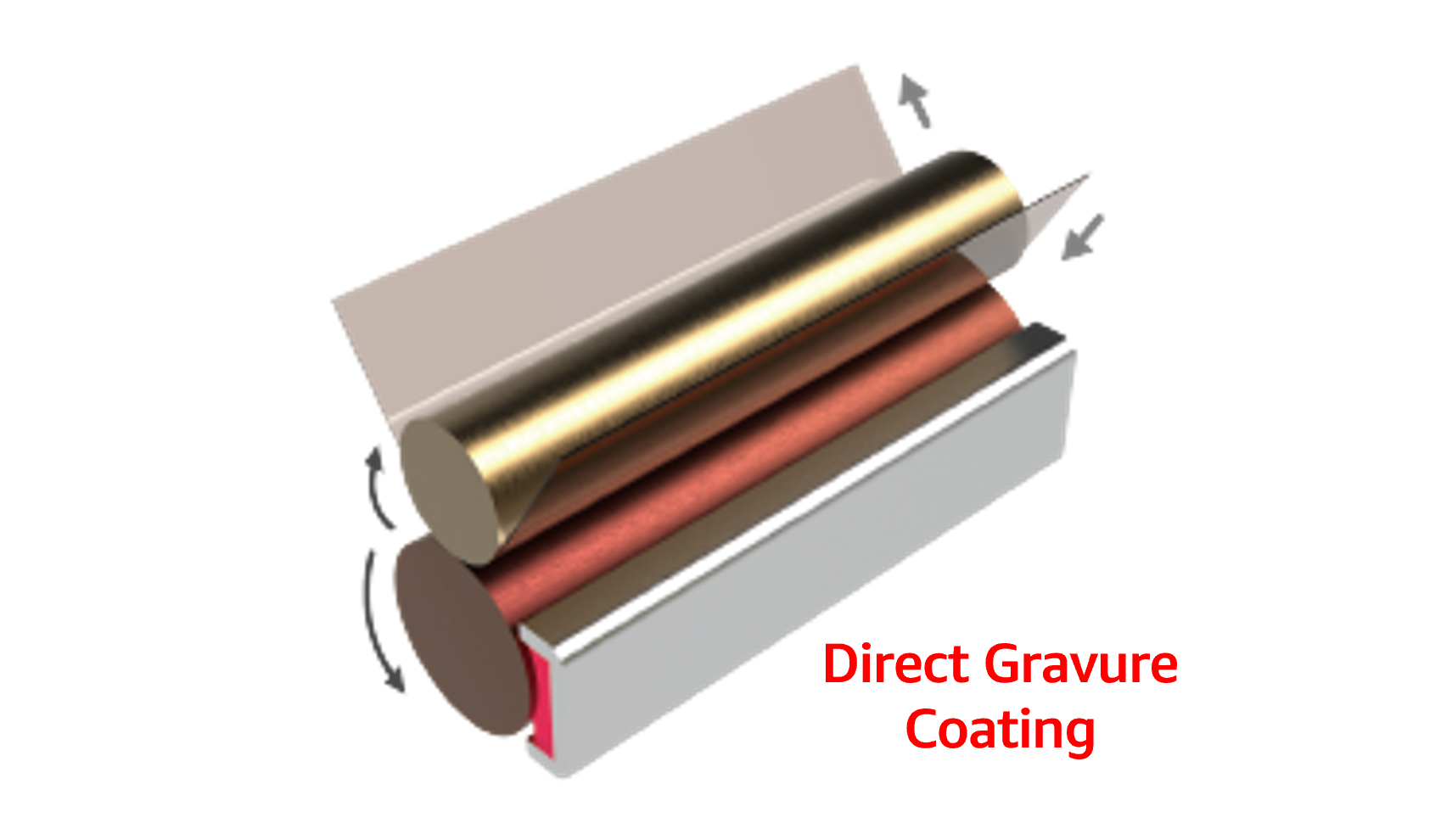

正向凹版塗佈

應用說明

適用於中低黏度塗料，專為薄濕塗厚度與高速塗佈製程設計。可加裝整平棒（Smoothing Bar）以進一步提升塗面平整度。

特點

  • 運轉可靠、製程穩定且具經濟效益
  • 具備圖案化塗佈能力(Pattern Coating)
  • 可對位塗佈(Registered Coating)

參考應用範圍

  • 黏度: < 500 cp
  • 濕膜厚度: < 35 μm
proimages/technology/Reverse_Gravure_Coating2.png

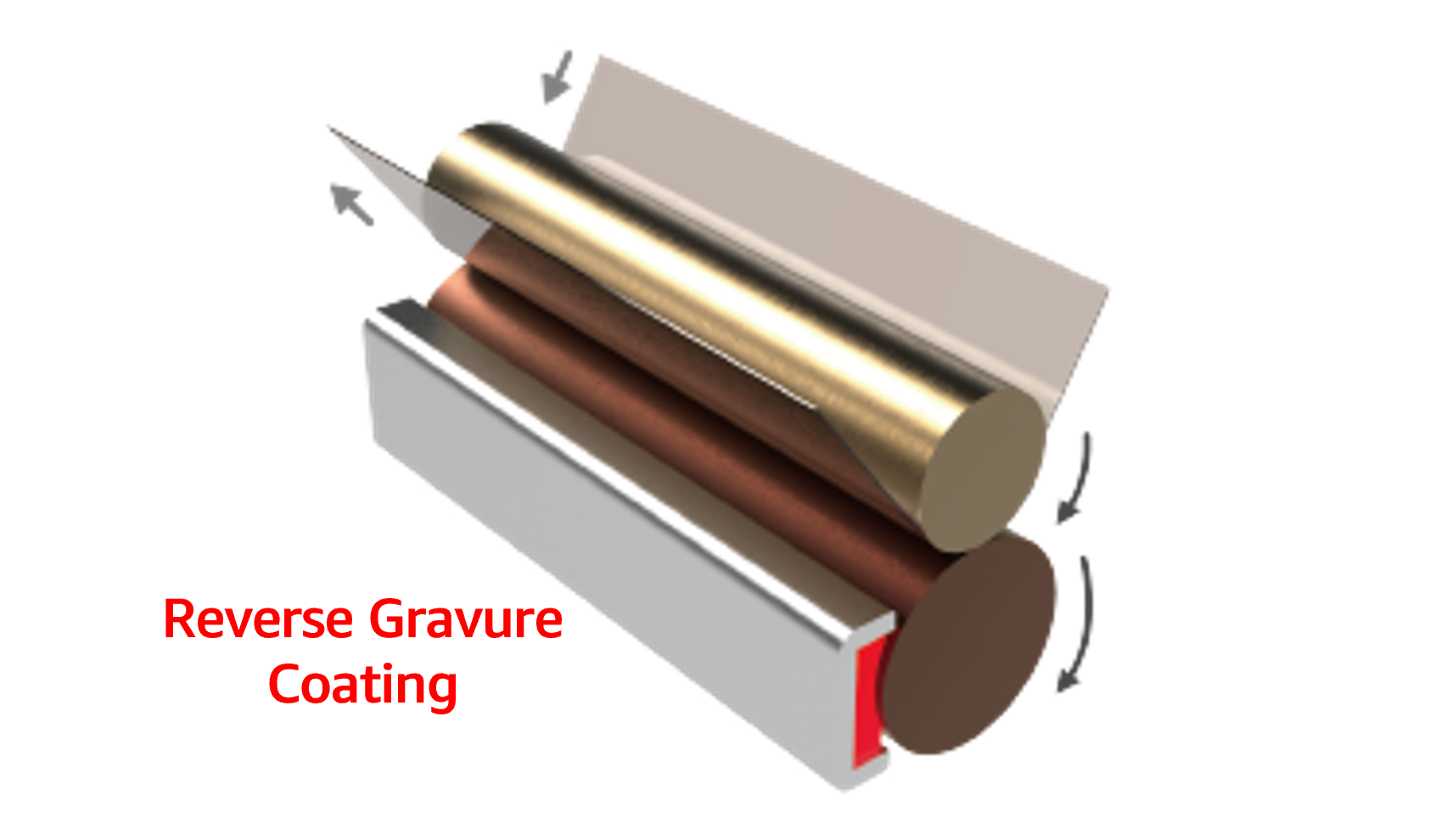

反向凹版塗佈

應用說明

適用於中低黏度塗料，並且對非牛頓流體（特別是具有剪切稀化特性的塗料、高分子聚合物、漿料等）具有獨特的操作優勢，更可藉由改變速度差微調塗佈量。

特點

  • 塗佈輪與材料行走方向相反，可藉由剪切改變塗佈表面的品質。
  • 可微調塗佈量。
  • 需要精準的間隙控制。

參考應用範圍

  • 黏度: < 1,000 cp
  • 濕膜厚度: < 35 μm
proimages/technology/Gravure_Offset_Coating2.png

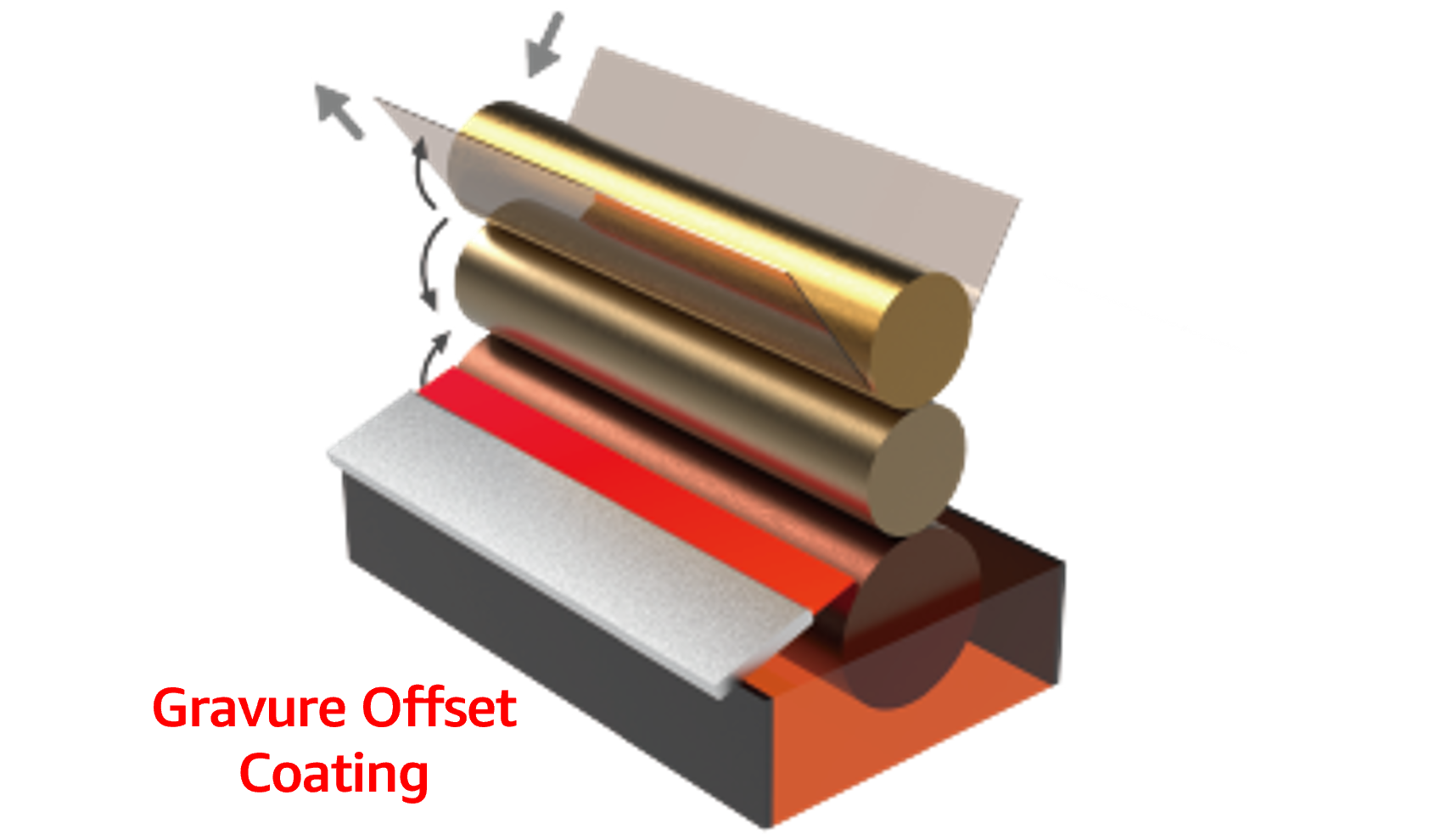

凹版移轉塗佈

應用說明

適用於對塗佈厚度與塗佈量有更高控制精度與操作彈性需求的製程。

特點

  • 運轉可靠、製程穩定且具高度操作彈性
  • 適合更薄膜厚的塗佈需求
  • 可搭配間隙控制機構，以支援反向塗佈，實現多元塗佈模式

參考應用範圍

  • 黏度: 100~1,500 cp
  • 濕膜厚度: < 20 μm
proimages/technology/reverse_roll.png

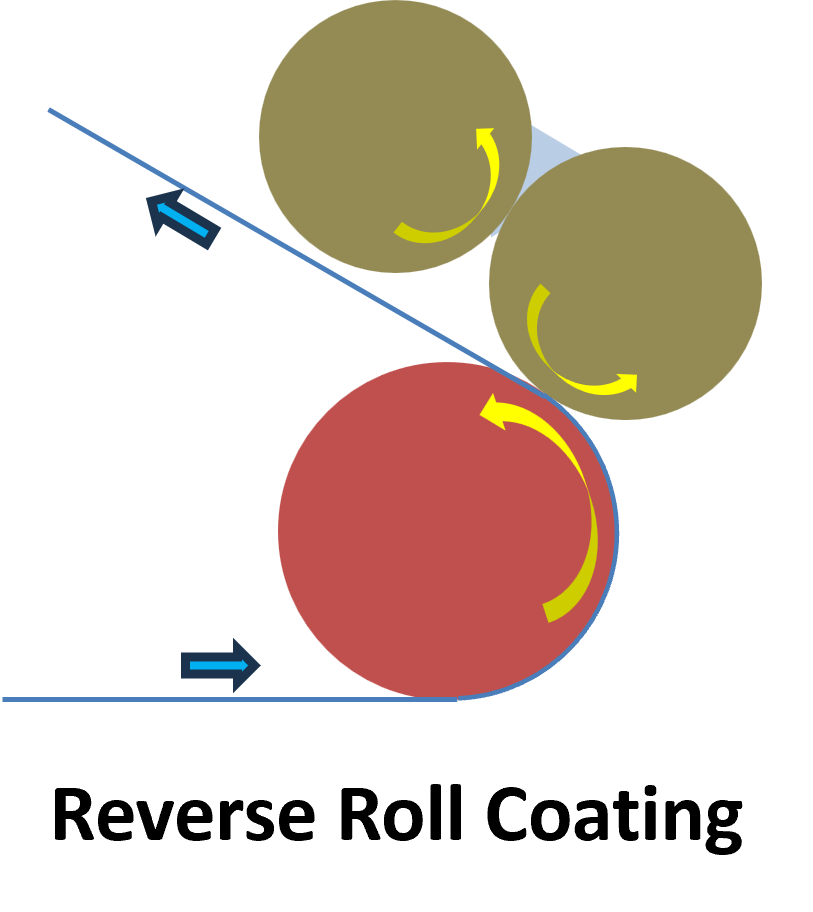

反向輥塗佈

應用說明

藉由塗佈輥之間反向運轉的特性與速差的調控，可適應寬廣範圍的塗料黏度，對非牛頓流體具有獨特的操作優勢，亦可藉由調整塗佈輥間的間隙改變濕塗量。

特點

  • 極高的操作彈性
  • 適用黏度寬廣，可達非常高的塗佈量
  • 可藉由反向速差調整塗佈面品質

參考應用範圍

  • 黏度: 200~10,000 cp
  • 濕膜厚度: 10 μm~200 μm
proimages/technology/four_roller_coating.png

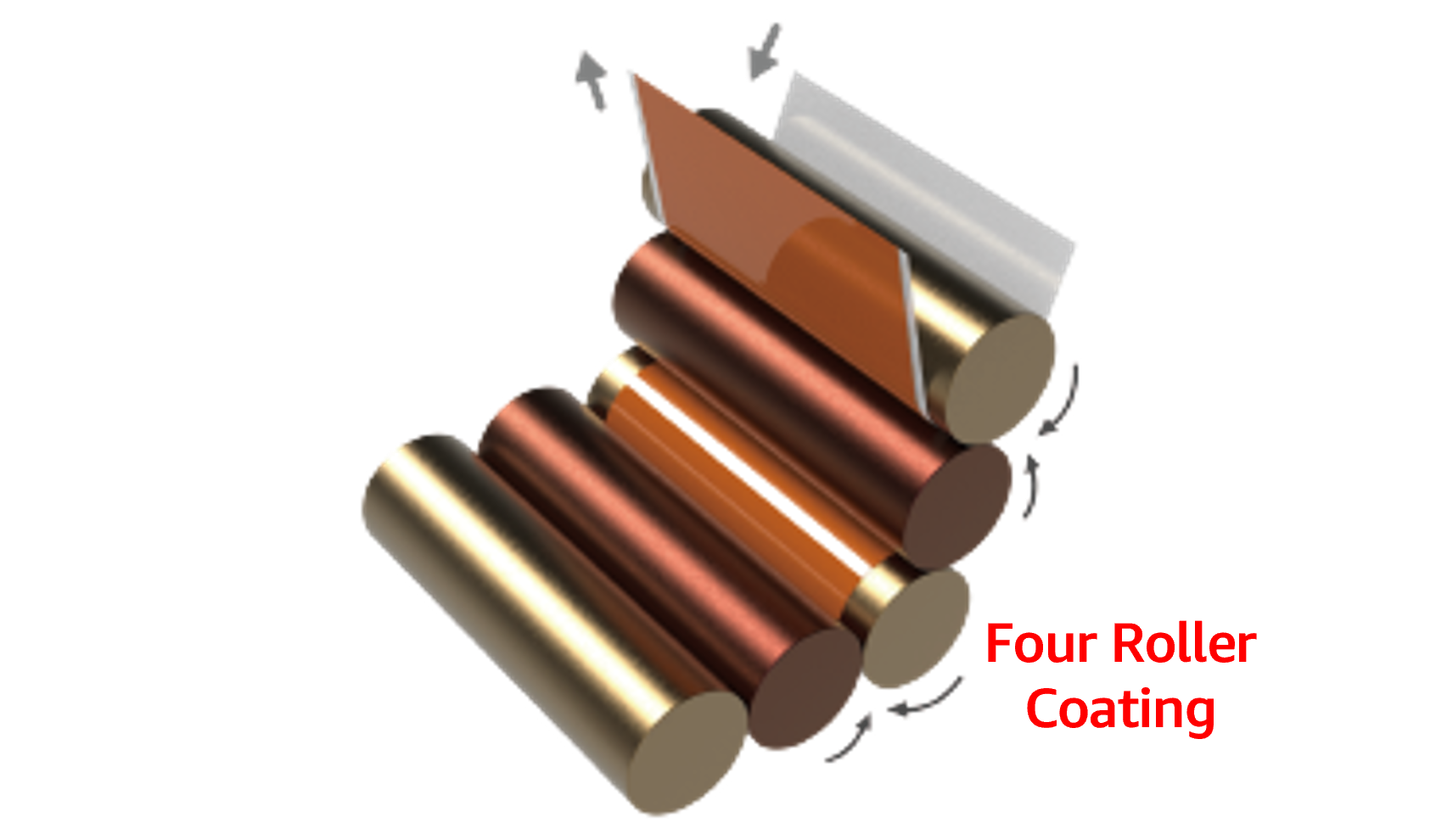

四輥式塗佈

應用說明

適用於中高黏度塗料，專為追求精密均勻性控制，同時兼具塗佈厚度微調彈性的製程而設計。

特點

  • 具備極薄層（Ultra-thin layer）塗佈能力
  • 可調整塗佈量

參考應用範圍

  • 黏度: < 4,000 cp
  • 濕膜厚度: 0.8 μm~20 μm
proimages/technology/Two_Rollers_Coating_.png

雙輥式塗佈

應用說明

適合低黏度塗料並且要求高速塗佈的製程。

特點

  • 具高經濟效益
  • 適用於加溫／熱熔塗佈製程(例如：石蠟、熱熔膠等)

參考應用範圍

  • 黏度: 1~500 cp
  • 濕膜厚度: <20 μm

柔版塗佈

應用說明

專為低黏度塗料的高速塗佈製程而設計，並具備圖案化塗佈能力。

特點

  • 具備圖案化塗佈與精準對位塗佈能力
  • 具高經濟效益
  • 可實現超薄塗層
  • 特別適合紙材塗佈

參考應用範圍

  • 黏度: 1~500 cp
  • 濕膜厚度: <10 μm
